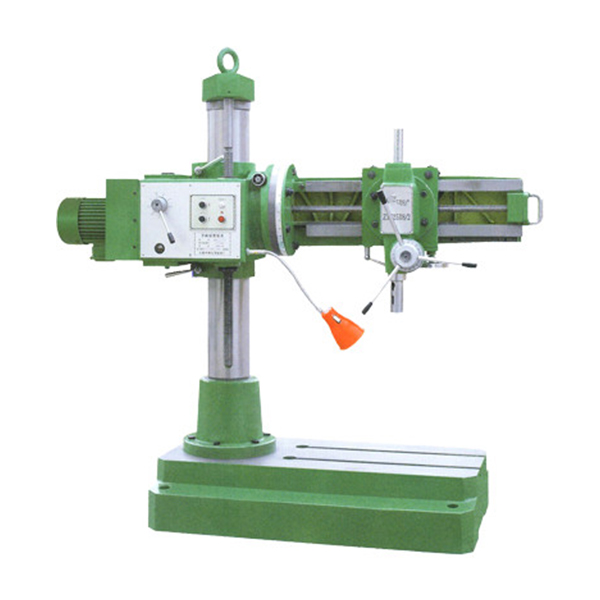

Z37系列万向摇臂钻床

Z37系列万向摇臂钻床

Z37系列万向摇臂钻床适用于零件斜孔的钻、扩、铰及攻丝加工

0.00
0.00


Z37系列万向摇臂钻床适用于零件斜孔的钻、扩、铰及攻丝加工

技术参数：

Z3732X8万向摇臂钻床参数

钻孔直径

mm

32

主轴锥孔

莫氏

No.4

主轴行程

mm

130

主轴中心至立柱母线距离（大）

mm

800

主轴中心至立柱母线距离（小）

mm

325

主轴端面至底座工作面距离（大）

mm

770

主轴端面至底座工作面距离（小）

mm

10

主轴箱回转角度

°

360

摇臂绕本身中心回转角度

°

360

摇臂绕立柱回转角度

°

360

主轴允许扭矩

N.m

100

主轴垂直钻孔允许进给抗力

N

6003

主轴转速级数

——

6级

主轴转速范围

r/min

63～1120

主轴进给量级数

——

6级

主轴进给范围

mm/r

0.07-0.42

机床外型尺寸（长ｘ宽ｘ高）

mm

1658ｘ720ｘ1985

主电机功率

kW

3

机床重量

kg

1600







产品分类
Z系列摇臂钻是历史悠久备受青睐的钻床产品。机床铸铁采用高强度、无沙眼、无气孔的HT-200材质，机床导轨面淬火处理，机床造型合理匀称，工作效率高，采用双立柱结构，可以减轻工人劳动强度和增加机床工作时的稳定性。
